1.流程圖的概念
流程圖是將過程（如工藝過程、檢驗過程、質量
改進過程等）的各個 步驟用圖表示的一種圖示技術。通過過程各步驟間關系的研究，能發現問題存在的原因，明確需要改進環節，以期達到過程優化的目 的。一般常用的標志如圖6.2.11-1所示。
圖6.2.11-1流程圖的符號
2.流 程圖應用程序
(1) 判別過程的開始和結束；
(2) 觀察或設想從開始到結束的整個過程；
(3) 規定在該過程的步驟（輸入活動、判斷、 決定、輸出）；
(4) 畫出該過程的流程圖草圖 ；
(5) 與過程的有關人員共同評審草圖；
(6) 根據評審結果，改進流程圖草圖；
(7) 與實際過程比較，驗證改進后的流程圖；
(8) 注明正式流程圖的繪制日期，以備使用和 參考。
3. 流程圖應用實例

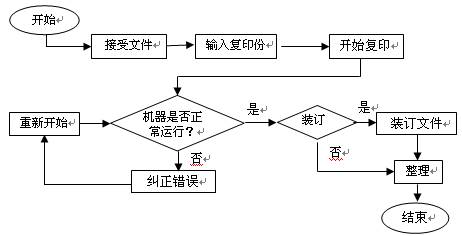

圖6.2.11-2為復印文件的流程圖。
圖6.2.11-2復印文件的流程圖
參 考 文 獻
[1] (日)水野滋主編，孔清禮譯，《新QC七種工具》，中國 質量管理協會，1981。
[2] 中國現場統計會編寫組，《質量 管理統計方法》，機械工業出版社，1984。
[3] 中國 質量管理協會編著，《全面質量管理基本知識》，新一版，中國經濟出版社，2001。
[4] 北京科立特企業管理咨詢公司編制的“質量改進 常用工具軟件”和“QC新七種工具”軟件，電話：010-64801528，傳真：010-64801529。
