1.排列圖的概念
排列圖也稱為巴雷特圖(Pareto diagram)，由于質量問題常可以用質 量損失的形式表現，而大多數損失往往又是由少數質量問題引起的，這些質量問題又由少數原因引起。因此，明確了“關鍵的少數”，就 可集中資源解決之，避免由此所引起的大部分損失。用排列圖法，我們可以高效、形象地展現出這些關鍵少數。
2.作排列圖的步驟
（1）確定所要調查的問題和收集數據；
（2）設計一張數據記錄表，將數據填入表中，并計算合計欄；
（3）作排列圖用數據表，表中列有各項不合格的數據，累計不合格 數，各項不合格所占百分比以及累計百分比；
（4）按數量從大到小 順序，將數據填入數據表中。“其它”項的數據由許多數據很小的項目合并在一起，將其列在最后，而不必考慮其它項的 數據是多大。參見表6.2.2-1；
（5）畫兩根縱軸和一根橫軸。左邊 縱軸，標上件數（頻數）的刻度，最大刻度為總件數（總頻數）。右邊縱軸，標上比率（頻率）的刻度，最大刻度為100%。在橫軸上 按頻數大小從大到小依次列出各項。
（6）在橫上按頻數大小畫出直 方柱。
（7）在每個直方柱右側上方，標上累計值（累計頻數和累計 頻率百分數），描點并用直線連接，繪制累計百分數曲線（巴雷特曲線）。根據表6.2.2-1的數據做出排列圖參見圖6.2.2-1。

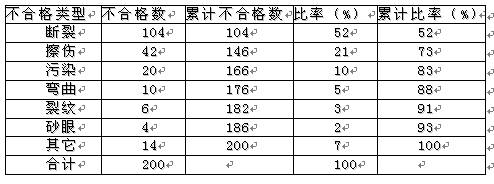

表6.2.2-1 排列圖數據表

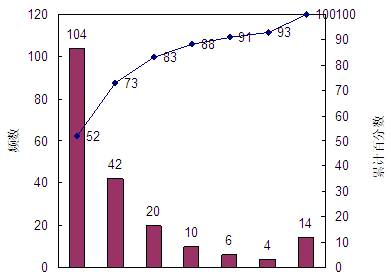

圖6.2.2-1根據表6.2.2-1所作的排列圖
3.應用排列圖法注意事項
因素的分類依據不同，得到的 排列圖也不同。
為關注“關鍵的少數”，在排列 圖上通常把累計比率在0～80%間的因素為A類因素；在80～90%問的因素為B類因素；在90～100%間的因素為C類因素。
其它項所占的百分比很大，則分類不夠理想，可換一個角度 分類。
損失數據可用金額表示時，金額應用縱軸表示。
排列圖可用來確定采取對策的順序。并且，對照采取措施前 后的排列圖，研究對應項目的變化，可對措施的效果進行評價。
