1.網絡圖的概念
??????? 網絡圖法又稱為網絡計劃技術，我國稱為統籌法，它是安排 和編制最佳日程計劃，有效地實施管理進度的一種科學管理方法。
2.網絡圖的組成
??????? 網絡圖是一張有向無環圖，由節點、作業活動組成。
??????? (1) 節點?
??????? 在網絡圖中，節點是表示某一項作業的開始或結束，在圖中 用下面的形式表示，也叫事件。
??????? 結點不消耗資源，也不占用時間，只是時間的一個“ 交接點”。其中1（或2，3，…）表示節點順序號，tE 、tL分別表示節點最早開工時間和最晚完工時間。
?
??????? (2)作業
?
??????? 在網絡圖中，作業活動用箭條表示，箭條所 指的方向為作業前進的方向，網絡圖上方的文字表示作業名稱，箭條下方的數字表示作業活動所需的時間。還有一種虛作業，指作業 時間為零的作業，以虛箭條表示，它表明之間的邏輯關系。
?
3.網絡圖繪制規則
- 網絡圖中每一項作業都應有該節點編號，編號從小到大，不能重復；
- 網絡圖中不能出 現閉環。也就是說，箭條不能從某節點出發，又回到該節點；
- 相鄰兩個節點之間，只能有一項作業，也就是，只能 有一根箭條；
- 網絡圖只能有一個起始節點和一個終點節點；
- 網絡圖繪制時，不能有缺口。
??????? 以上是畫網絡圖必須遵循的基本規則，違背這些規則，就 不能應用網絡圖法正確解決問題。
?
4.網絡圖中時間值的計算
?
??????? (1) 計算的目的
?
????????首先，確定整個工程的工期；其次， 確定關鍵線路，便于控制工程進度。關鍵工序是在完成該工序的時間上沒有富裕時間，將關鍵工序連接起來，就是關鍵路線。第三， 計算非關鍵工序的時差。所謂時差，就是完成工序作業有機動時間。
?
??????? (2) 節點時間值的計算

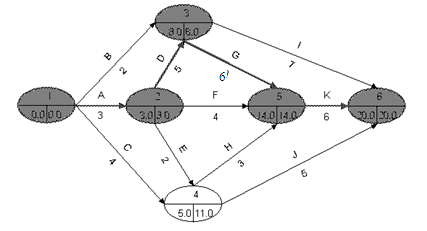

??????? 以某工程項目網絡圖為例，根據網絡圖計算節點時間值。各工序的作 業時間已標示于圖中，求各節點最早開工時間和最晚完工時間。?
4.關鍵路線的確定
??????? 由時差為零的工序構成的路線稱為關鍵路線。換句話說，該線路上的 任何作業有所變化，都會影響到總工期。
