1.因果圖的概念
??????? 因果圖(cause and effect diagram)是描 述、整理、分析質量問題（結果）與影響質量的因素（原因 ）之間關系的圖，因其形狀如魚刺，故又稱魚刺圖(fishbone diagram)。通過對影響質量的因素進行全面系統地整理和分析，可為明 確影響質量的因素與質量問題之間的因果關系，最終找出解決問題提供有力支持。因果圖的結構參見圖6.2.1-1。

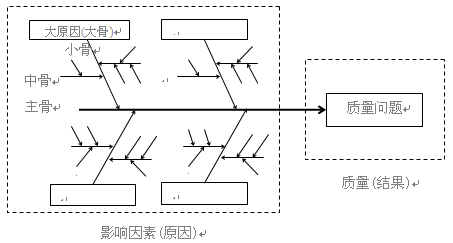

圖6.2.1-1因果圖的結構
2.因果圖的繪制步驟
?
??????? (1)確定質量問題。因果圖中的“結果 ”可根據具體需要選擇。
??????? (2)組織討論，盡可能找出可能影響 結果的所有因素。由于因果圖是一種枚舉法，為了能夠把所有重要因素都能列舉上，繪制因果圖時，強調結合頭腦風暴法，暢所欲言 ，集思廣益。
??????? (3)找出因果關系，在圖上以因果關系的箭頭表示。將 質量問題寫在紙的右側，從左至右畫箭頭（主骨），將結果用方框框上。然后，列出影響結果的主要原因作為大骨，也用方框框上。 列出影響大骨（主要原因）的原因，即第二層次原因，作為中骨；再用小骨列出影響中骨的第三層次原因，以此類推，展開到可制定 具體對策為止。
??????? (4)根據對結果影響的程度，將對結果有顯著影響的 重要原因用明顯的符號表示。
??????? (5)在因果圖上標出有關信息。例如標 題、繪制人、繪制時間等等。
??????? (6)在因果圖上標明有關資料。例如： 產品、工序和小組的名稱、參加人員、繪制日期等等。
?
3.因果圖示例

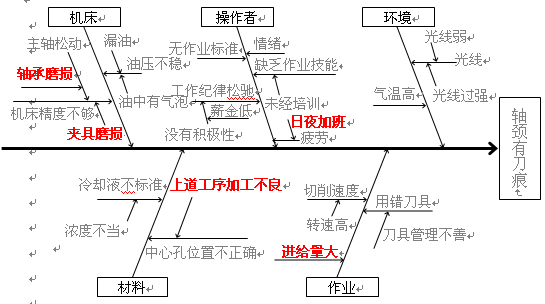

圖6.2.1-2軸頸有刀痕的因果圖
4.因果圖方法注意事項
?
??????? （1）?確定原因時應集思廣益，充分 發揚民主。
??????? （2）?末端原因盡可能具體，直至能夠采取對策為 止。
??????? （3）?質量問題有多少，就要繪制多少張因果圖。
